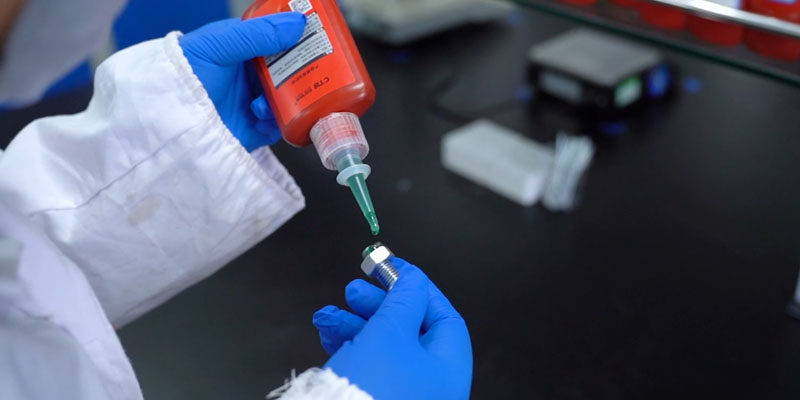

螺紋膠從液態(tài)到固態(tài)的固化過程，直接決定了螺紋連接的可靠性。無論是手工涂膠還是機(jī)器涂膠，判斷固化是否完全都需要科學(xué)方法 —— 過早受力可能導(dǎo)致膠層斷裂，過晚操作則影響生產(chǎn)效率。以下實(shí)用檢測手段可覆蓋不同場景的需求。

外觀觀察法：是最基礎(chǔ)的判斷依據(jù)。完全固化的螺紋膠會形成均勻的固態(tài)膠膜，顏色較固化前略深且無黏性。若在螺紋間隙中觀察到半透明的黏稠區(qū)域，或用指尖輕觸仍有拉絲現(xiàn)象，說明固化未完成。對于可拆卸型螺紋膠，完全固化后膠層表面會呈現(xiàn)輕微彈性;而永久鎖固型則表現(xiàn)為剛性質(zhì)感，指甲劃過時不會留下痕跡。這種方法適合初步篩查，但無法量化固化程度。

扭矩測試法：能直觀反映固化強(qiáng)度。使用扭矩扳手沿松動方向施加力，若達(dá)到該型號螺紋膠的最低拆卸扭矩標(biāo)準(zhǔn)(如低強(qiáng)度型號通常為 5-15N?m)，且螺栓無明顯位移，說明固化合格。某機(jī)械維修手冊中明確規(guī)定：M10 螺栓使用中強(qiáng)度螺紋膠時，固化后的初始松動扭矩需達(dá)到 20N?m 以上。測試時需注意：首次施力應(yīng)緩慢增加，避免瞬間沖擊力破壞未完全固化的膠層。

硬度測量法：適用于需要精確評估的場景。采用邵氏硬度計(A 標(biāo)尺)測量膠層表面，完全固化的螺紋膠硬度通常在 60-80HA 之間，未固化的膠層則低于 30HA。測量前需清理螺紋外露部分的膠層，確保探頭與膠膜緊密接觸。這種方法尤其適合批量生產(chǎn)中的抽檢，能有效監(jiān)控固化工藝的穩(wěn)定性。

溶劑測試法：可驗(yàn)證化學(xué)穩(wěn)定性。用酒精或丙酮擦拭膠層表面，完全固化的膠膜不會出現(xiàn)溶解、膨脹現(xiàn)象;若出現(xiàn)表面發(fā)黏或溶解痕跡，說明交聯(lián)反應(yīng)未完成。需注意：永久鎖固型螺紋膠對溶劑的耐受性更強(qiáng)，測試時間應(yīng)延長至 30 秒以上，而可拆卸型在 10 秒內(nèi)即可顯現(xiàn)是否固化完全。

溫度監(jiān)測法：能輔助判斷固化進(jìn)程。通過紅外測溫儀追蹤膠層區(qū)域的溫度變化，固化反應(yīng)會釋放少量熱量(通常使局部溫度升高 2-5℃)，當(dāng)溫度曲線趨于平穩(wěn)且保持 2 小時以上，可初步判定固化完成。這種方法適合大型設(shè)備的螺栓組檢測，能同時監(jiān)控多個連接點(diǎn)的固化狀態(tài)。

實(shí)際應(yīng)用中，建議結(jié)合多種方法綜合判斷：外觀法用于快速篩查，扭矩法驗(yàn)證實(shí)際緊固效果，硬度法進(jìn)行質(zhì)量追溯。對于關(guān)鍵部件，還需參考廠家提供的固化時間表 —— 在標(biāo)準(zhǔn)環(huán)境下(25℃、50% 濕度)，低強(qiáng)度螺紋膠通常 24 小時完全固化，高強(qiáng)度型號則需要 48 小時。只有當(dāng)各項(xiàng)指標(biāo)均達(dá)標(biāo)時，才能確認(rèn)螺紋膠真正發(fā)揮了鎖固作用。
